Пробник, схема которого приведена на рис. 1, позволяет ответить на вопрос: исправен или не исправен транзистор. Об исправности транзистора свидетельствует свечение лампочки EL1. Пользуются пробником следующим образом: зная, что транзистор VT1 заведомо исправен, подключив проверяемый транзистор к пробнику и вращая ось резистора R2, добиваются максимального свечения лампочки EL1. Если при проверке нескольких транзисторов оказалось, что у одного транзистора лампочка загорается при большей величине сопротивления резистора R2, чем у других, то это свидетельствует о его большем коэффициенте усиления по сравнению с другими. Пробником можно проверять транзисторы различной проводимости, при условии, что один транзистор исправен. В связи с этим целесообразно сделать гнездо для подключения транзистора VT1. Детали пробника монтируются в небольшой коробочке, на боковые стороны которой устанавливают выключатель питания, гнезда для подключения транзисторов, выводят ось переменного резистора и делают отверстие для наблюдения за свечением лампочки. В некоторых случаях бывает более удобнее иметь пробник со звуковой сигнализацией о годности транзистора. Схема такого пробника приведена на рис. 2. Схема представляет собой простой генератор звуковой частоты. Если подключенный к пробнику проверяемый транзистор VT1 исправен, то в наушниках слышен звук высокого тона, если нет, то звук отсутствует.

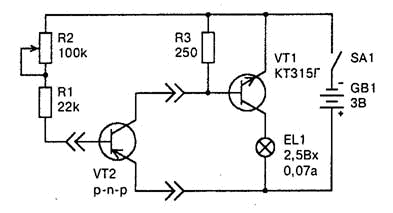

Рис. 1. Принципиальная схема пробника со световой индикацией для проверки маломощных транзисторов

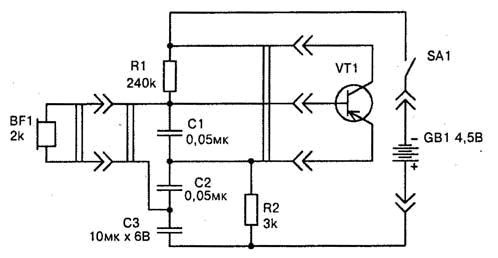

Рис. 2 Принципиальная схема пробника со звуковой сигнализацией для проверки маломощных транзисторов |
