Имитатор соловьиных трелей

Для озвучивания игрушек и различных сцен в самодеятельных спектаклях может пригодиться имитатор пения соловья. Основу схемы имитатора составляет блокинг-генератор, собранный на одном транзисторе типа МП42Б, который имеет две цепи положительной обратной связи (рис. 1). Как видно из схемы, одна цепь, определяющая период повторения трелей, включает резисторы Rl, R2 и конденсатор С 1, другая — определяет частоту основного тона и включает катушку индуктивности L1 и конденсатор СЗ. Желаемое звучание устанавливается переменным резистором Rl, имеющим линейный закон изменения сопротивления и изменением емкости конденсатора С1 (0,022...0,047 мкФ). Тон звучания подбирается изменением емкости СЗ (4,7...33 мкФ). Подбором значения резистора R3 устанавливают рабочую точку транзистора VT1 и реальность воспроизводимого звука. Сопротивление этого резистора зависит от параметров применяемого транзистора и находится в пределах 3,3...10 кОм. Если необходимо длительное звучание трели, то емкость конденсатора С2 в этом случае 2200 мкФ. Громкоговоритель и выходной трансформатор Т1 могут быть взяты от любого малогабаритного радиоприемника. Для катушки индуктивности L1 можно использовать одну из обмоток согласующего трансформатора того же приемника. Имитатор собирается в деревянном или пластмассовом корпусе, габариты которого зависят от размеров применяемых радиодеталей.

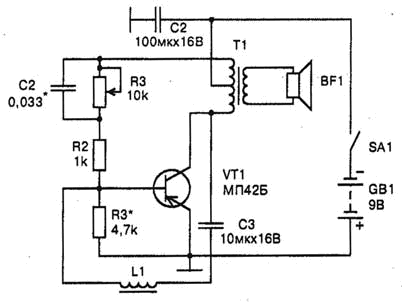

Рис. 1   Принципиальная схема имитатора соловьиных трелей
