Простое сторожевое устройство охранной сигнализации с использованием датчиков, в роли которых используются микропереключатели типа МП-1, которые размыкаются при надавливании на них, приведено на рис. 1. В это время срабатывает реле К1 и своими контактами включает систему сигнализации, сирену или звонок. Датчики устанавливаются на окнах, дверях жилых и служебных помещений. Они крепятся к стеклу со стороны выключающей кнопки. В устройстве могут быть использованы реле К1 типа РЭС-10 или РЭС-15. В схеме транзистор VT1 можно взять любой, в зависимости от типа его проводимости необходимо соответствующим образом подключать питание. Питается устройство от любого источника с напряжением от 9 до 18В. Монтаж устройства может быть проволочным или с использованием печатной платы. В табл. 1 приведены основные характеристики микропереключателей типа МП.

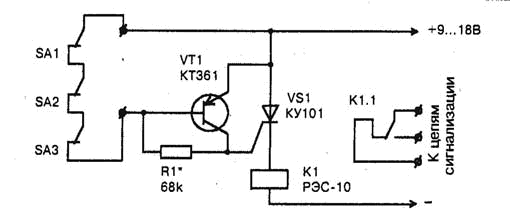

Рис. 1 Принципиальная схема сторожевого охранного устройства с контактными датчиками
Основные характеристики микропереключателей типа МП
Таблица 1
|
|
|
|
|
|
|
|
|
|
|
|
Вид переключателя
|
Рисунок внешнего вида
|
Износоустойчивость (число перекл.)
|
Коммутация
|
Характер нагрузки
|
|
|
|
Ток пост. = Ток перем. ~
|
Напряжение, В
|
Мощность, Вт
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Минимальная величина коммутируемого напряжения для МП-1... МП-11 —в пределах 3 В, для МП-12 — в пределах 0,5 В. Меньшая величина напряжения недопустима, т. к. контакт будет ненадежен.
Полное сопротивление контактной пары — не более 0,05 Ом. Частота коммутируемого переменного тока — 50...400 Гц.
Время срабатывания контактов — не более 0,01 с.
Микропереключатель МП-12 предназначен для коммутации постоянного и импульсного напряжений. Частота повторения импульсов не более 500 Гц.

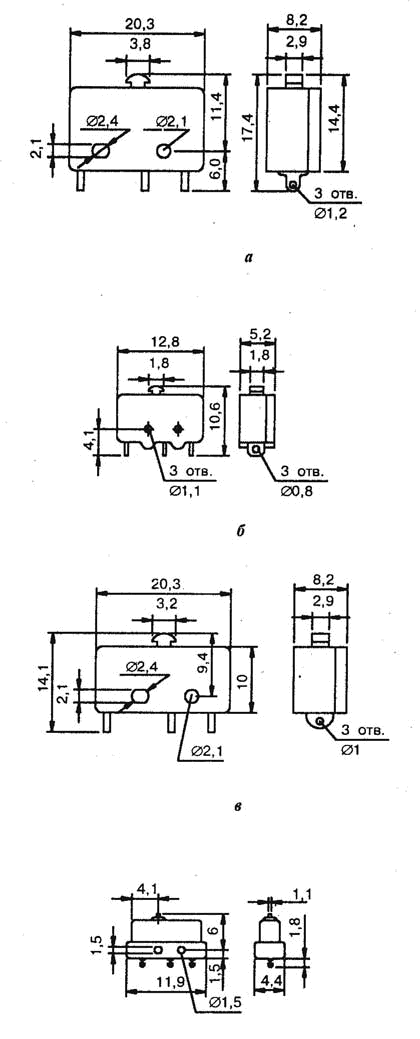

Внешний вид переключателей типа МЛ
|
