Звуковой сигнализатор неисправности вентилятора


В мощной радиоаппаратуре и компьютерах нередко используют принудительную вентиляцию, что позволяет при малых размерах конструкции улучшить теплоотвод от радиоэлементов. По опыту известно, что надежность вентиляторов намного ниже, чем всех остальных узлов конструкции. И, если вовремя не заметить его остановку, это может привести к нежелательным последствиям.

На рис. 1 показана схема простого сигнализатора, которая практически сразу оповестит о возникшей неисправности в вентиляторе.

При работе любого вентилятора ток в его цепи создает пульсацию, которая выделяется на добавочном резисторе R1, установленном в разрыв цепи мотора. Принцип работы схемы основан на использовании этой пульсации. Она имеет сложную форму, из которой при помощи конденсатора С1 выделяется переменная составляющая и подается на базу транзистора VT1. Амплитуды пульсации вполне достаточно для периодического открывания VT1 (если это не так, то следует увеличить емкость С1 или величину резистора R1). Открытый транзистор закорачивает конденсатор С2, не давая ему зарядиться до порога, при котором откроется VT2.

В случае остановки мотора вентилятора пульсация пропадает, что приводит к заряду конденсатора С2 через резистор R3 до величины питающего напряжения. Как только напряжение на затворе VT2 превысит 3 В, он откроется и включит тональный генератор, выполненный на транзисторе VT3 и пьезоизлучателе. Вместо приведенной схемы звукового автогенератора в качестве сигнализатора можно использовать пьезоизлучатели с уже встроенным внутри прерывателем НСМ12001Х, НСМ1601Х (импортные) или любую другую схему, вырабатывающую звуковой сигнал.

Для монтажа деталей использована односторонняя печатная плата (рис. 2). Детали располагаются со стороны печатных проводников.

Схема не критична к типам применяемых деталей и при правильном монтаже начинает работать сразу.

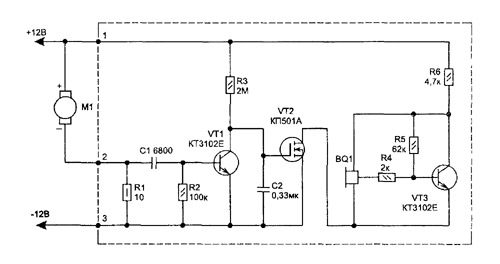

Рис. 1  Схема сигнализатора остановки вентилятора

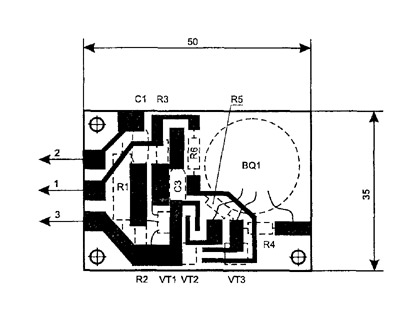

Рис. 2  Топология печатной платы и расположение элементов
