Кодовый замок на микросхемах




Описание схемы



Кодовый замок, схема которого представлена на рис. 4.2, работает следующим образом. Триггер DD.1 имеет приоритет, к D-входу постоянно приложен единичный уровень. В связи с этим первой должна всегда набираться клавиша S1 «1». На выходе 1DD1.1 появляется высокий уровень, разрешающий работу триггера DD1.2, и т.д. После последовательного набора четвертой клавиши S4 «4» на инверсном выводе DD3.2 появляется низкий уровень, который запускает одновибратор на логических элементах DD4.1, DD4.2. Элементы С7, R6 определяют длительность импульса с низким уровнем на выходе одновибратора. Длительность импульсов при указанных номиналах С7, R6 составляет 1,5...2 с. Импульс открывает транзисторы VT1, VT2 исполнительного устройства, в качестве которого используется электромагнит. Узел сброса выполнен на микросхеме DD2 и элементах DD4.2, DD4.1.

Если описанный выше приведенный порядок набора не нарушается и не нажаты клавиши сброса S5-SN «R», то на выходах 10, 9, 12 элемента DD2.2 будет логическая 1, а на ее выходе 13 и соответственно входах R DD1, DD3 — логический 0. Триггеры работают в счетном режиме.

При появлении на одном из выходов DD2.2 логического 0, на выходе 13 появится логическая 1, что приведет к сбросу всех триггеров и возвращению схемы в исходное положение. Это может случиться при нарушении последовательного набора чисел или при нажатии незако-дированных чисел S5-SN «R», а также при окончании правильного набора, приведшего к срабатыванию исполнительного устройства.

Питание кодового замка производится от понижающего трансформатора мощностью 25 Вт и переменным напряжением 24...25 В на его вторичной обмотке.



Детали



В устройстве могут быть использованы подходящие микросхемы из серии К176, постоянные резисторы типа МЛТ-0,25, конденсаторы типа КТ. Транзистор VT2 установлен на алюминиевом радиаторе размером 35x20x1 мм. Конструкция элекгромагнита показана на рис. 4.3. Катушка L1 электромагнита намотана проводом ПЭВ-1 диаметром 0,35 мм на пластмассовом каркасе и содержит 2900 витков. Катушка после намотки помещается в металлический корпус. Ход штока электромагнита составляет 10 мм с усилием достаточным для открывания замков без замены пружины.

Все детали кодового замка, за исключением электромагнита и трансформатора, монтируются на печатной плате, вырезанной из фольгированного текстолита толщиной 0,8 мм. Рисунок печатной платы дан на рис. 4.4.а, а монтаж на ней деталей — на рис. 4.4.б. Конструкция особой наладки не требует и при исправных радиоэлементах сразу начинает работать.

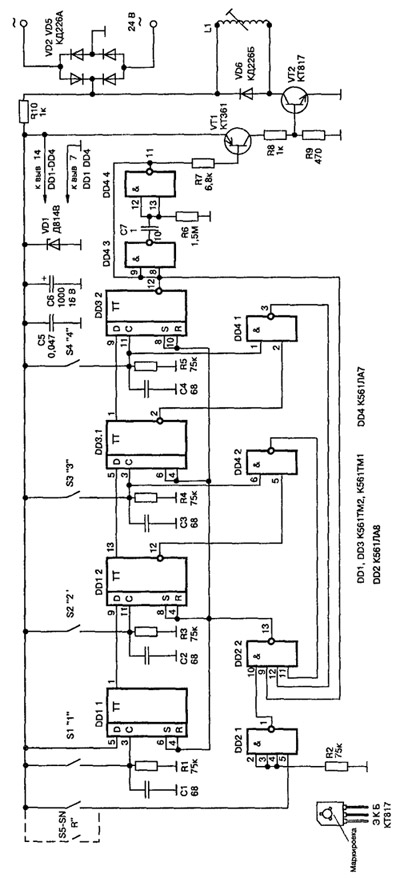

Рис. 4.2.  Принципиальная схема кодового замка на микросхемах

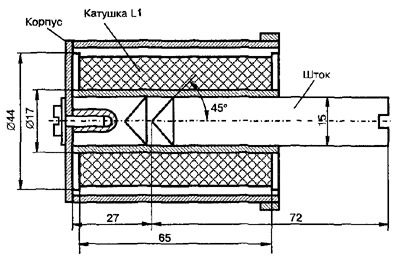

Рис. 4.3. Устройство электромагнитного кодового замка

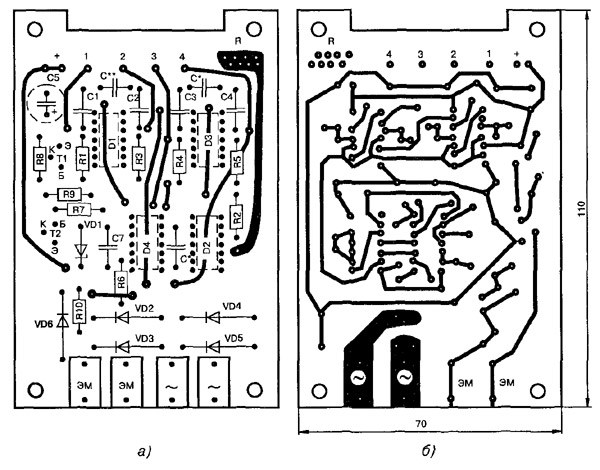

Рис. 4.4. Печатная плата (а) и монтаж (б) на ней деталей кодового замка на микросхемах



Из книги " Домашний электрик и не только ..." В.М. Пестриков

Ознакомиться с книгой полностью можно в разделе "Библиотека" подразделе "Книги"
