Индикатор превышения напряжения


Современная бытовая техника выдвигает жесткие требования к стабильности питающего сетевого напряжения. При значении питающего напряжения выше нормы аппаратура может выйти из строя. В связи с этим возникает проблема своевременного отключения аппаратуры от сети при получении сигнала о превышении нормативных значений сетевого напряжения. Для сигнализации отклонений сетевого напряжения от нормы следует собрать индикатор по схеме рис. 1.111.

Индикатор включается в сетевую розетку. Он выполнен на трех свето-диодах и двух динисторах. Особенностью устройства является включение светодиодов при каждом положительном полупериоде сетевого напряжения, когда его амплитуда равна порогу срабатывания, и выключение при снижении мгновенного значения напряжения до нуля. Это исключает гистерезис и повышает точность индикации. На входе индикатора стоит ограничитель напряжения из диода VD1 и стабилитрона VD2, а после него следуют три параллельно включенные цепочки индикации.

Первая из них, состоящая из резистора R1 и светодиода HL1, предназначена для индикации наличия сетевого напряжения. Остальные цепочки, состоящие из делителей напряжения, пороговых устройств на динисторах и включенных последовательно с ними светодиодов, предназначены непосредственно для индикации отклонений напряжения.

Переменным резистором R3 устанавливают нижний порог срабатывания, когда сетевое напряжение упадет, например, на 5%, а резистором R5 устанавливают верхний порог, когда напряжение возрастет на столько же.

Когда сетевое напряжение в норме, горят светодиоды HL1 и HL2. При понижении напряжения светодиод HL2 гаснет, a HL1 продолжает светиться. Когда же напряжение возрастает, горят все светодиоды.

Для налаживания индикатора желательно взять автотрансформатор с регулируемым выходным напряжением. Включают автотрансформатор в сеть и к его выходу подключают индикатор напряжения. Установив на выходе автотрансформатора необходимые значения выходного напряжения, с помощью переменных резисторов устанавливают порог включения соответствующих светодиодов. Если при пониженном напряжении светодиод HL2 не гаснет, то следует увеличить сопротивление резистора R2.

Монтаж индикатора производят на монтажной планке, закрепленной в пластмассовом корпусе. На лицевой панели корпуса устанавливают в высверленных определенного диаметра отверстиях светодиоды и переменные резисторы с отградуированными шкалами порогов срабатывания определенных светодиодов. После монтажа и наладки индикатор готов к работе и его можно включать в сеть.

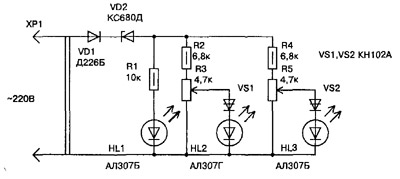

Рис. 1.111. Принципиальная схема индикатора отклонения сетевого напряжения



Из книги " Домашний электрик и не только ..." В.М. Пестриков

Ознакомиться с книгой полностью можно в разделе "Библиотека" подразделе "Книги"
